空気清浄機評価用測定器の紹介

空気清浄機評価の規格としては、米国 AHAM AC-1-2015 中国 GB/T 18801 などがある

上記規格における粒子除去試験に関して、細部における違いはあるが、下記項目は同様である

・チャンバー法(濃度減衰法)

・CADRで評価 ※CLEAN AIR DELIVERY RATE

・特定の粒子で性能試験を行う
  AHAM:タバコ煙、ダスト、花粉
  GB/T :タバコ煙

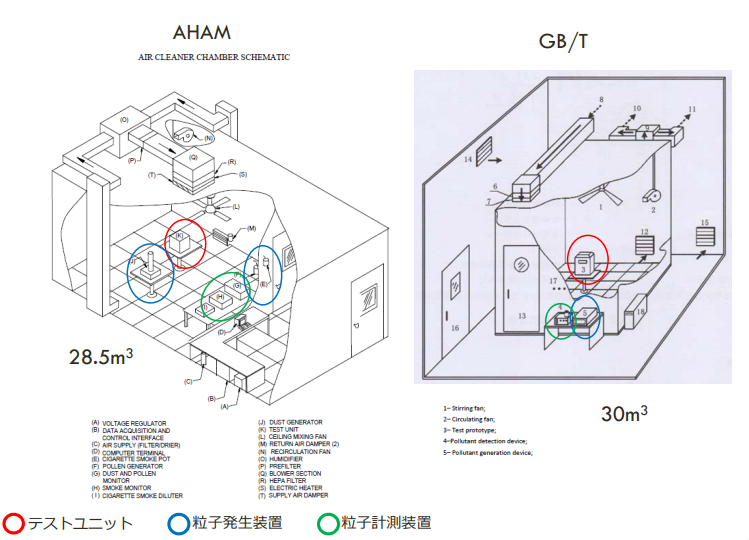

評価用チャンバー例


粒子計測(AHAMより)

Cigarette Smoke(たばこ煙)
24,000~35,000個/cm3(希釈機が必要な場合があります)
サンプリング時間:20秒 0.06L/min±5%
粒径: 0.1~1.0 μm

Dust(粉塵)
200~400個/cc
サンプリング時間:20秒 1L/min±5%
粒径:0.5~3.0 μm

POLLEN(花粉)4~9個/cm3
サンプリング時間:20秒 1L/min±5%)
粒径:5~11 μm

注:パーティクルカウンターが同等の性能特性を提供している限り、上記の流量とは異なる流量のパーティクルカウンターを使用することは許容されます。

粒子計測装置

AHAM(ANNEX A – NORMATIVE)より

Cigarette Smoke(たばこ煙)
24,000~35,000個/cc(希釈機が必要な場合があります)

サンプリング時間:20秒 0.06L/min±5%
粒径: 0.1~1.0μm

Cigarette Smoke Monitor タバコ煙モニター
Available from:
Particle Measuring Systems, Inc. PMS社
5475 Airport Blvd.
Boulder CO 80301
Phone: (800) 238 1801
Web site: www.particlemeasuringsystems.com
High Sensitivity Laser Aerosol Spectrometer Probe
PMS Model HS-LAS 32 Ch 0.0654-1.00
→生産終了
TSI社製 Laser Aerosol Spectrometer が導入、使用されている


GB/T 18801より
粒子:たばこ煙
2×106個~2×107個/ L → 2×103個~2×104個/cm3
粒径:0.3~10μm

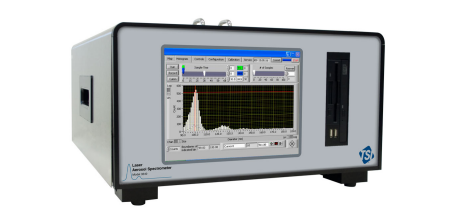

高感度エアロゾルスペクトロメーター(LAS)Model:3340A

粒径範囲 : 0.09~7.5 μm
粒子径精度 : 0.1 μmにて±5%以内 (それ以上のサイズにて±2.5%以内)
ゼロカウント : 5分間で1個以下
計数効率 : 最小径0.09μmにて50%以上
対応濃度 : 18000個/cm3(サンプル 10cc/minの場合)
3600個/cm3(サンプル 50cc/minの場合)
1800個/cm3(サンプル 95cc/minの場合)
チャンネル数 :100チャンネル (ユーザー設定可能)
サンプル流量 : 10~95cc/min ±5% (ユーザー設定可能)
シースフロー流量:650cc/min ±5%

たばこ煙の測定に関して(濃度対応)

AHAM規格:24,000〜35,000個/ cm3(吸引流量60cc/min)
LAS3340仕様:1,800個/cm3(吸引流量95cc/min)~18,000個/cm3(吸引流量10cc/min)

計測器(LAS3340)の対応濃度を超えている為、AHAM規格に対応するには希釈が必要

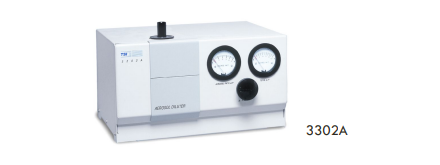

計測器メーカー(TSI社)は、AHAM規格への対応として、希釈器(3302A)の使用を推奨している。
希釈器の使用によって最大1,800,000個/cm3まで測定可能となり濃度要求を満たす事が可能

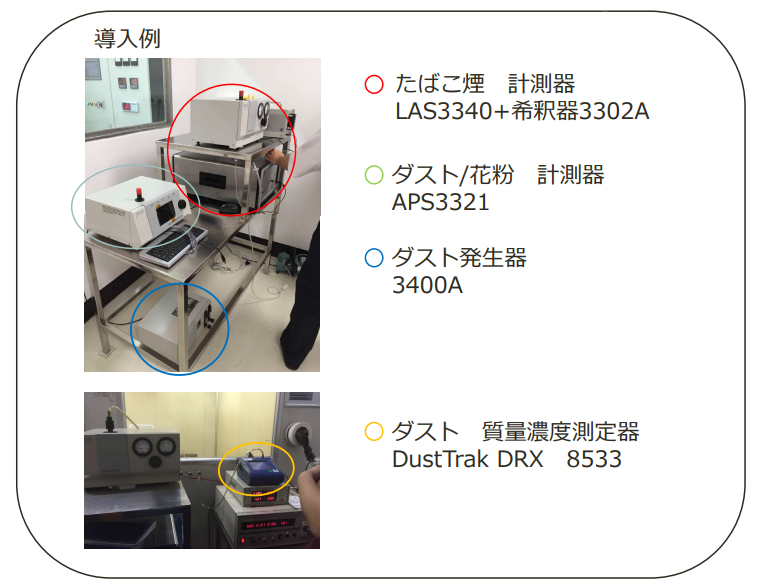

実際に、LAS3340+希釈機3302Aで導入実績あり

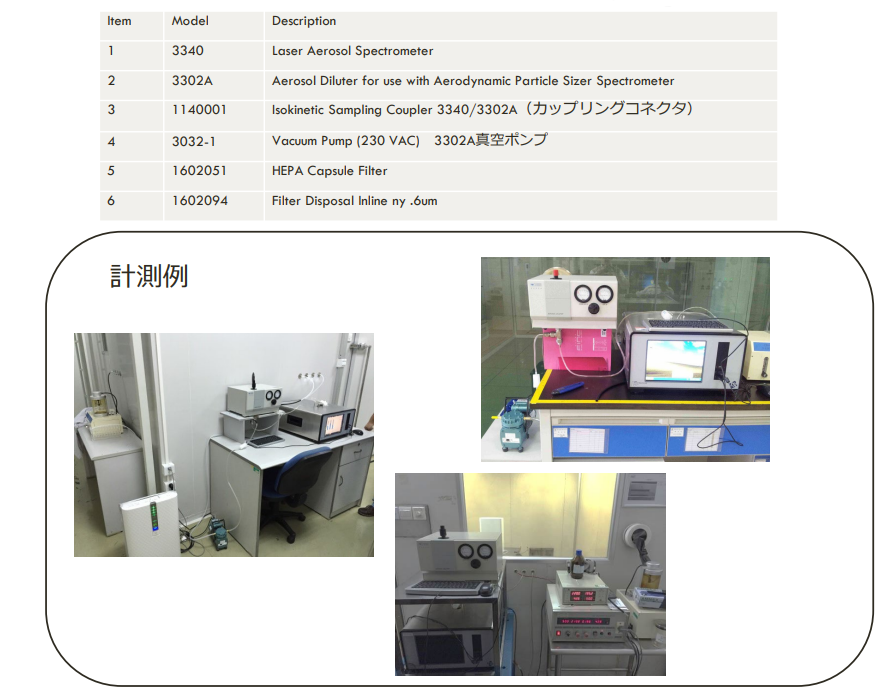

構成品一覧

粒子計測装置

Aerodynamic Particle Sizer® (APS) Spectrometer – Model 3321

AHAM(ANNEX A – NORMATIVE)より

Dust(粉塵)
200~400個/ cm3
サンプリング時間(20秒 1L/min±5%)
粒径:0.5~3.0μm



Dust/Pollen Particle Counter ダスト/花粉 粒子カウンター

Available from:TSI Inc.500 Cardigan Rd.Shoreview, MN 55126
Phone: (800) 874 2811
Web site: www.tsi.com

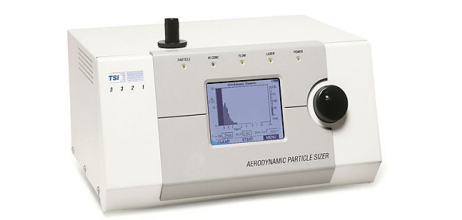

APSスペクトロメーター Model:3321

粒径の種類 :空気動力学径
粒径範囲 :0.5~20 μm
分解能 :トータル52ch(空気動力学径)
濃度範囲 :0.001~103個/cm3

サンプル流量
検出部 :1L/min
シース流量 :4L/min
トータル流量 :5L/min

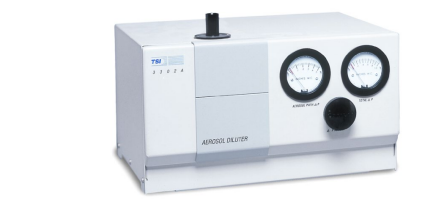

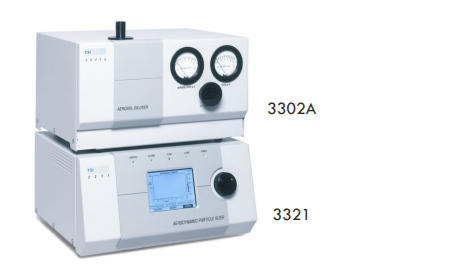

APS用希釈器Model:3302A

希釈倍率 :100:1又は20:1
(キャピラリーチューブ交換により)
流量 :5L/min
粒子透過率:>93%

AHAM AC-1 ダスト発生器

Dust Generator ダスト発生器

Available from:TSI Inc 500 Cardigan Rd.
Shoreview, MN 55126 Phone: (800) 874 2811
Web site: www.tsi.com

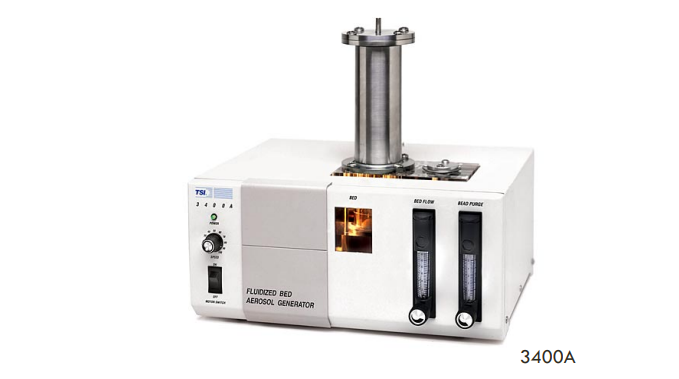

Model 3400 Fluidized Bed Aerosol Generator

ダスト濃度範囲 :10~100mg/m3
ダストフィード率 :3~30mm3/min
エアロゾル流量 :5~15L/min
粒子径範囲 :発生するダスト粒径に依存
最大粒径は空気動力学径で約40μmで、0.5μm以下は凝集性が高いため不向き


※使用には、別途エアー源(ドライクリーンエアー)が必要

AHAM AC-1 記載製品 その他取扱品

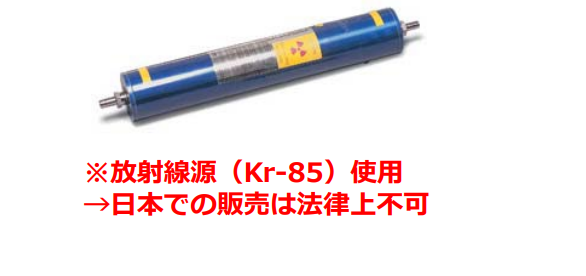

Dust Neutralizer ダスト中和器

※放射線源(Kr-85)使用
日本での販売は法律上難しい為、軟X線式中和器を使用

Available from:
TSI Inc.500 Cardigan Rd.Shoreview, MN 55126
Phone: (800) 874 2811
Web site: www.tsi.com

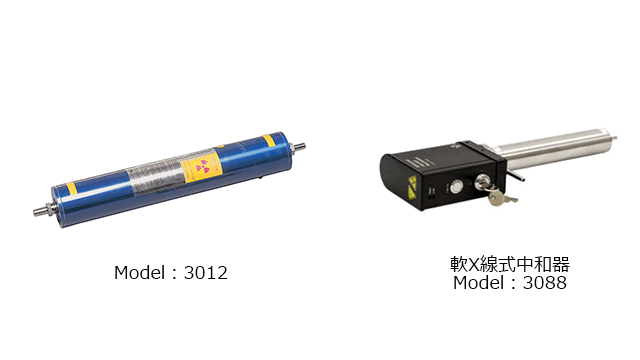

Model 3012 Aerosol Neutralizer

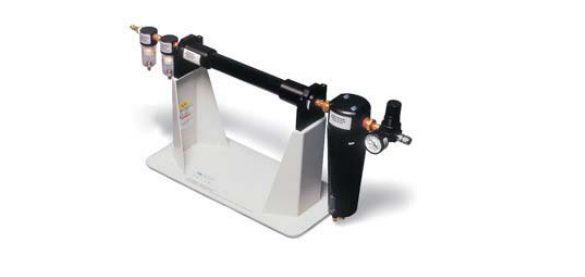

Air Supply ドライクリーンユニット

Available from:TSI Inc.500 Cardigan Rd.Shoreview, MN 55126
Phone: (800) 874 2811
Web site: www.tsi.com
Model 3074 – Air Supply System


※発生器エアー源にコンプレッサーエアー使用時に必要

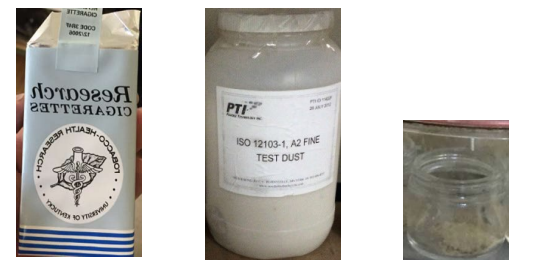

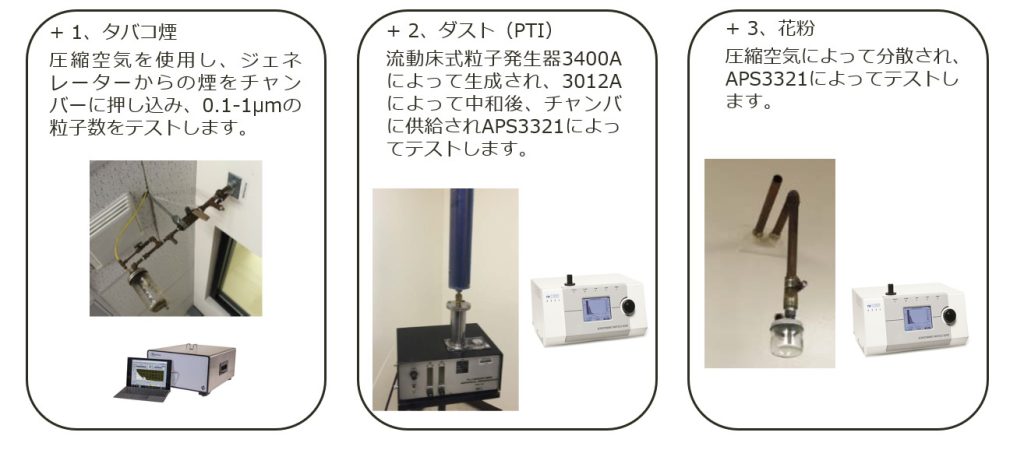

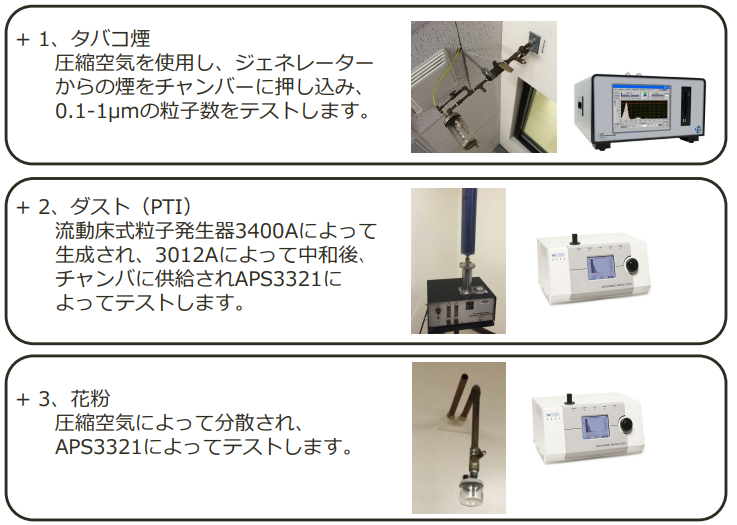

AHAM AC-1 標準の紹介

AHAM-AC-2013:

+1、AHAM-AC-2013:1、3.3.1 KTRDC(Tobacco)0.10 μm to 1.0 μm;

+2、PTI Air Cleaner Fine Fraction Test Dust(Duct) 0.5μm to 3.0 μm;

+3、Paper Mulberry Pollen: (Non-defatted)(Pollen) 5 μm to 11 μm


+AHAM-AC-2013
3種類のエアロゾルが必要で、異なる発生器と計測器が必要です。

その他 DUST計測装置

オプティカルパーティクルサイザー(OPS)
Model:3330
粒径範囲:0.3~10 μm
粒径の種類:光学径
チャンネル分解能:最大16ch
サンプル時間:最短1秒
濃度範囲:最大3000個/cm3
サンプル流量:1L/min
その他:バッテリー駆動可能(最大12時間)
リアルタイム計測と同時にフィルターサンプリングが可能

オプティカルパーティクルサイザー(OPS)用希釈器
Model:3332-10/100

希釈倍率 :100:1又は10:1(希釈器による)
流量 :1L/min

その他 DUST計測装置(質量濃度測定)

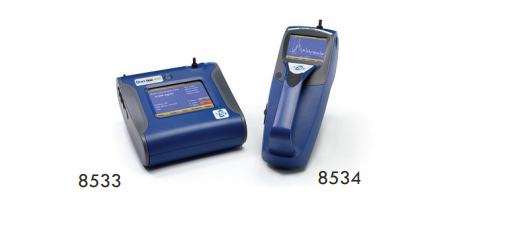

エアロゾルモニター DustTrak DRX
Model:8533/8534

粒径範囲:0.1~15 μm
粒径:PM1、2.5、4、10、TSPの質量比(同時計測)
濃度範囲
8533 :0.001~150mg/m3
8534 :0.001~150mg/m3
流量:3.0L/min
その他 :バッテリー駆動可能(最大12時間)、リアルタイム計測と同時にフィル、ターサンプリングが可能(8533のみ)

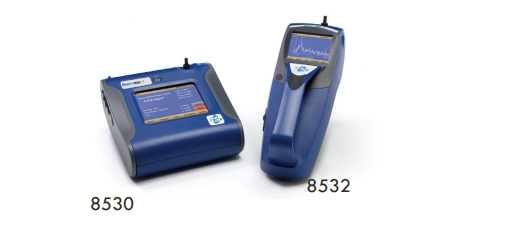

エアロゾルモニター DustTrakⅡ
Model:8530/8532
粒径範囲:0.1~10 μm
粒径:PM1、2.5、4、10、TSPから選択
濃度範囲
8530 :0.001~400mg/m3
8532 :0.001~150mg/m3
流 量 :1.4~3.0L/min
その他:バッテリー駆動可能(最大12時間)、リアルタイム計測と同時にフィルターサンプリングが可能(8530のみ)

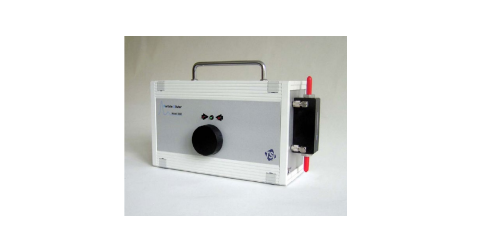

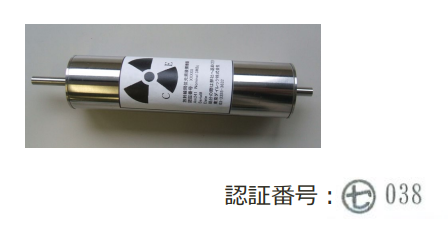

軟X線式中和器
Advanced Aerosol Neutralizer

Model:3088
線源部 核種 :軟X線
線源部放射能(公称値) :9.5 keV、150 µA
運転可能時間 :約8760時間
線源構造 :インターロックスイッチを有した可搬型
使用温度, 圧力 :常温, 常圧の事
使用流量 :0.3~5.0 L/min
装置材質 :ステンレス及びPTFE

その他 DUST発生装置

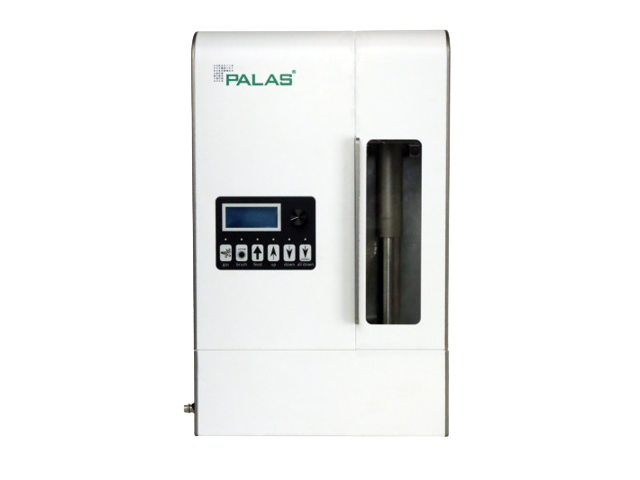

エアロゾルジェネレーター(乾燥分散式)PALAS社
RBGシリーズ

供給粉体 :非凝集粉体
粒 径 :0.1~100 μm
最大粒子濃度  :約1×107個/cc
フィードレート :1~1000 mm/h
ブラシ回転数 :可変
発生流量 :8~180L/min(仕様により異なる)
※使用には、別途エアー源(ドライクリーンエアー)が必要

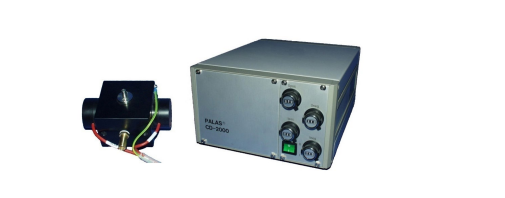

エアロゾル中和器 PALAS社
Model:CD-2000
対応エアロゾル流量 :最大66.6L/min
必要ミキシングエアー流量 :33.3~300L/min
陽/陰 各イオナイザー高電圧容量:Max6000V 1000μA

※使用には、別途エアー源(ドライクリーンエアー)が必要

空気清浄の機集じん性能評価に適した計測機器は 東京ダイレックにご相談ください
※本資料はこちらをクリックするとダウンロードできます
