1.各国の大気質モニタリング状況

欧州

＋測定局位置とデータ
　＋大気汚染物質濃度測定局
　　＋PM2.5 計1438局、年平均25 μg/m³を超える箇所は58局
　＋Air Quality e-Reporting
　　＋2018年には、人口250k以上の443区域でPM2.5のデータが
　　　報告された。
　＋European City Air Quality Viewer
＋2021年国別の大気汚染ファクトシート

日本・韓国・台湾

日本
＋1073測定局(PM2.5)※2019年
＋東京都は83測定局

韓国
＋K-ECO
　＋大気モニタリングネットワークの運用(209局)
　＋Airkorea(リアルタイム)のオペレーション(600)局

台湾
＋Taiwan Air Quality Index
＋～75 測定局

Aerosols, Clouds and Trace gases Research InfraStructure ACTRIS

クリックすると画像が拡大されます

＋22カ国
＋79の観測プラットフォーム
＋データ https://actris.nilu.no/
　＋粒子数(PN)測定 42サイト
　＋粒子径分布(PSD)測定 58サイト
＋統一の測定法で計測された整合性のあるデータ

Global Atmosphere Watch(GAW)
＋https://public.wmo.int/en/programmes/global-atmosphere-watch-programme
＋Plan 2016-2023(Link)
＋大気汚染や気候変動に関連するデータを生成することを目的とし、現在32の国と地域から400を超える地域の大気監視局、および約100の協力測定局の活動
　とデータの調整を行います。
＋データアクセス：https://www.ncdc.noaa.gov/gaw data access
＋エアロゾルデータセンター(イタリア・イスプラ)：https://www.gaw-wdca.org/(Link)
＋コントリビュータ(PN)：
　＋ドイツのAWIとDWD
　＋オーストラリアのCSIRO
　＋フィンランドのFMIとUHEL
　＋米国NOAA
　＋アイルランドのNUIG
　＋スイスのPSI
　＋UOC,Crete

なぜUFPモニタリングシステムが必要なのか

http://actris.net/facilities/nationalfacilities/observational platforms

●UFPの重要性が認識されている(欧州、中国など)

●国・地方自治体の環境局：
　+将来規制を見据えた実態調査
　+自動車排ガス計測法やナノ材料計測法との調和

●ACTRIS：
　+ミッション：長期間の統一測定法による計測、トレーサブルデータ、
　　フリー＆オープンアクセス

●研究者：
　+地域の発生源の特定発電所、廃棄物焼却、空港他、短期計測
　+低濃度化する PM2.5 の補完データとして

超微小粒子測定局外観

測定局内部

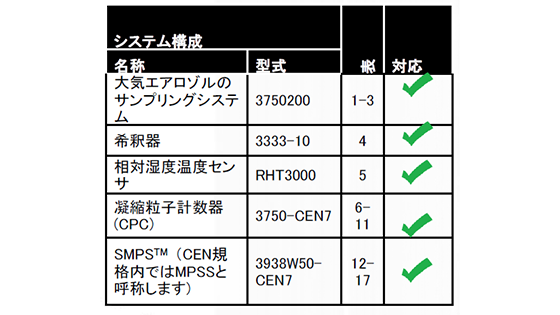

2.超微小粒子の計測器選定

■適切な粒子サンプリングシステム

Model 3750200

＋同等の結果を得るための前処理
＋環境計測での長期安定運転
＋CEN技術仕様書への対応
　＋CEN/TS 16976 for particle number(PN)&
　＋CEN/TS 17434 for particle size distribution(PSD)
＋設定オプション
　＋4台までCPC/SMPS接続可能：
　　例えば、CPC+SMPSを連続作動中の比較計測用に他CPC/SMPSを
　　追加可能

■粒子計数の選択

CPC
＋Model 3750-CEN7
　・現行基準に準拠(CEN/TS16976：)
　・D50は7 nm+/0.7 nm(校正粒子：銀粒子)
　※Model3750-CEN10：1-2年以内に変更が予想される
　　基準に準拠。D50は10 nm。

＋Model 3750
　D50は7 nm+/0.7 nm(校正粒子：スクロース)
＋Model 3756：10 nm以下の計測が可能
＋Model 3789：CEN準拠ではない。WCPC

■希釈の選択

+CPC用の新型希釈器Model3333-10
+100,000#/cm³の濃度を頻繁に超える場合に使用
+CEN/TSでは必要に応じて希釈を許容
+DMA分級器のシースフローブロワーで信頼性の高い部分フロー希釈
+CPC通信で希釈率制御

■粒径計測の選択
新型のWR-DMA(3083) を用いることで、ワイドレンジ粒径 (10-800 nm) を1設定でスキャン可能。

CEN準拠粒径計測装置
+SMPS3938W50-CEN7(または-CEN10)
+SMPS3938W50:校正を別途実施する場合

その他研究オプション
+SMPS3938W89： WCPC が必須の場合
+SMPS3938N56…：10 nm 以下の計測

■オプション：CPC用ソフトウェア

モニタリングパッケージ：AIM11CPCMONITORING
＋接続を維持-停電対応
＋測定局識別
+ 24時間の自動エキスポートフォーマット(装置ステータス情報を含む)

その他
＋希釈器3333-10のデータ(UI、エクスポート)
＋RHT3000のデータを統合(UI、エクスポート)

■オプション：SMPS 用ソフトウェア

モニタリングパッケージ
＋接続を維持停電対応
＋新しい拡張ソフトウェアのエクスポート
＋ACTRISへの報告に必要な生データなど
＋詳細な装置診断
＋アップダウンスキャン遅延時間の校正に使用可
＋サンプリングシステムにおける粒子ロスの補正

標準バージョンで利用可能なその他の改良点
＋ワイドレンジなスキャン
＋RHT3000データ

■オプションエアロゾル温湿度センサ

Model RHT3000
＋基準で要求される計測
＋サンプルフローの温湿度を測定
＋USBケーブルをCPC375x/3789とDMAプラットフォーム3082に接続し、
　個数濃度または粒径分布と並行してデータを取得
＋詳細な装置診断
＋記録にはSMPSをAIM11ソフトウエアで作動が必要

■ポンプのオプション

＋ポンプ選択には以下の条件が必要
　＋十分な流量を吸引できる
　＋ナフィオンドライヤを設置しても十分な真空状態である
　＋1つのポンプで最低でも1台のCPC、1台のSMPSを含む
　　サンプリングシステム全体を動作できる
＋TSI standard pump(carbon vane).
＋Vacuubrand:membrane pumps.

Model 3032(110V用),VBME8NT,VBME16NT

■オプション: ブタノール蒸気除去
＋ブタノール=有機溶媒ガス・VOCセンサが測定局にある場合に必須
＋ブタノールのCO2&H2Oへの触媒転換
＋ソリューション：Catalytic Instruments社のCatalytic Vapor Filter
＋Model CVF100,CVF500
